仕様
スイッチ入力
スクロール速度
ケーブルの製作
筐体の製作
アナログ入力アンプ
A/D変換器サンプリング間隔
入力電圧からの表示数値の算出式

仕様†

筋電計、腹圧計のアナログ出力をグラフと数値にしてスーパーインポーズする。
仕様書
spec0326.pdf

スイッチ入力†

9個のDIP-SWをスキャンしているが、コモンのトランジスタの応答速度の問題で、3us程度の遅れが生ずる。
waitを入れて回避
上から
1. コモン
2. データ
3. wait(立下りでデータ読込み)

スクロール速度†

バイトコピーを使うと6.2us程度で終わる

ケーブルの製作†

アナログ系
- 上から
- アナログ入力用シールド線250mm×8本
- ビデオ入力用1.5C2V同軸線250mm×1本
- ビデオ出力用1.5C2V同軸線250mm×1本
デジタル系
- 両端EHコネクタ、ストレート結線150mm×2本

筐体の製作†

前面
背面
内部

アナログ入力アンプ†

チャンネル2～8の波形
－5V～5Vの入力電圧(青線)を0～5Vに変換(黄色)している(反転しちゃうけど)。

A/D変換器サンプリング間隔†

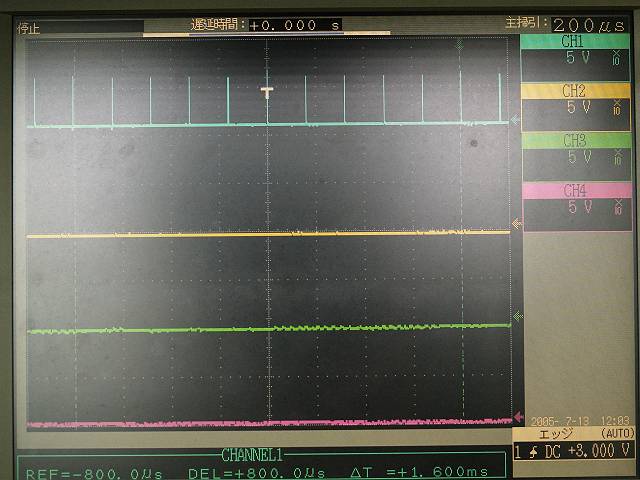

CH1は数字表示時にサンプリング。1秒間隔
CH2～8のサンプリングは160us間隔
グラフ用のサンプリングはグラフ更新時。10ms～160ms(DIP-SW設定による)

入力電圧からの表示数値の算出式†

チャンネル1
- 0～5V入力。0～75mmHg表示。
- 内蔵入力アンプのゲインG=1倍
- A/D変換器によって、入力電圧は0～65535のデジタル値Dに変換される。
- すなわち、表示値 V = 75/65536 * D = 0.0011444092 * D

チャンネル2～8
- ±5V入力。-500mV～+500mV表示(外部に10倍アンプがあるため)。
- 内蔵入力アンプによって、入力電圧V0はV1に変換される。V1 = G * V0 + B
- A/D変換器によって、入力電圧V1はデジタル値D1に変換される。D1 = 65536/5 * V1
- すなわち、(D1 * 5/65536 - B) / G = V0
- V0 = (5/65536)/G * D1 - B/G
- 最高電圧と最低電圧とを表示するので、B/G項は消去される。
- アンプのゲインG = 4.7/10なので、
- V = (5/65536)/(4.7/10) * D1 = 0.0001623275 * D1
- ここで、外部アンプのゲインを補正して、V = 0.00001623275 * D1とする。
