Taifatech TF-530

CONTENTS

---

REFERENCES

• Taifatech
• haneWin DHCP Server
• VLC←PCを使うときの受信アプリ

---

TX WLAN†

TX setup mode†

• リセットしてLEDがL-なときに，enterボタンを押しっぱなしにしておくとセットアップモードに入る。

  td	トランスミッターID	01
  ch	LanあるいはWLANのチャネルを選択	09ってなんだよ説明書にないぞ
  co	クライアントロック。00がマルチレシーバモード，01がシングルレシーバモード	00
  P1	パスワード前半2文字	00
  P2	パスワード後半2文字	00
  n1	WLAN IP addr 1st octet	C0
  n2	WLAN IP addr 2nd octet	A8
  n3	WLAN IP addr 3rd octet	01
  n4	WLAN IP addr 4th octet	15
  n5.n6.n7.n8	LAN IP addr	ないじゃん

• Exitボタンなんてないですが‥
  • Sourceボタンのことらしい

TX operation mode†

• Setupボタンなんてないですが‥
  • Enterボタンのことらしい

RX setup mode†

ぜんぜんマニュアルと違うので勝手に解析

L-のときにEnterボタンを押し続けるとセットアップモードに入る。 点滅はしない。

Firmware up date†

• haneWin DHCP Serverを母艦にインストールしてBOOTP/TFTPサーバを作る。

  IP ADDR	192.168.0.121
  netmask	255.255.255.0
  gateway

  • 母艦のfirewallは無効化すること。

TX，RXともに1.05dになった

• httpd復活
  • User ID: user
  • Password: 0000
  • チャネルを変えられる
  • スキャンボタンを押すと30秒程度で処理完了

• MPEG4 256K QSIF
  • TV画面の中央に窓がでて，小さい映像が映る。
  • 動きがあるとブロックノイズが分かる。
  • QSIFで512Kにするとちょうどいいかも。
• MPEG4 512K SIF
  • フルサイズ。
  • フレームドロップが目立つ。
  • 動きがあるとブロックノイズがひどい。
• MPEG4 700K SIF
  • 多少フレームドロップしている。
  • 動きがあるとブロックノイズが分かる。
• MPEG4 1M HALF D1
  • 動きがなければきれい。
  • TVとして実用的なのはこの辺から。
• MPEG4 1M D1
  • たまに映像がストールする。
  • フレームドロップがあある。
  • これはだめでしょう。
• MPEG4 2M D1
  • 注意して見なければ劣化が分からない。
  • シーンチェンジの後でブロックノイズが確認できる。
• MPEG4 3M D1
  • 十分きれい。
  • シーンチェンジの直後に注意してみるとブロックノイズがある。
• MPEG4 4M D1
  • 手元のテレビでは3Mとの違いはほとんど分からない。
• MPEG4 6M D1
  • 無駄に高ビットレートなだけなきがする。

TVチューナ†

• スキャンに3分くらいかかる。

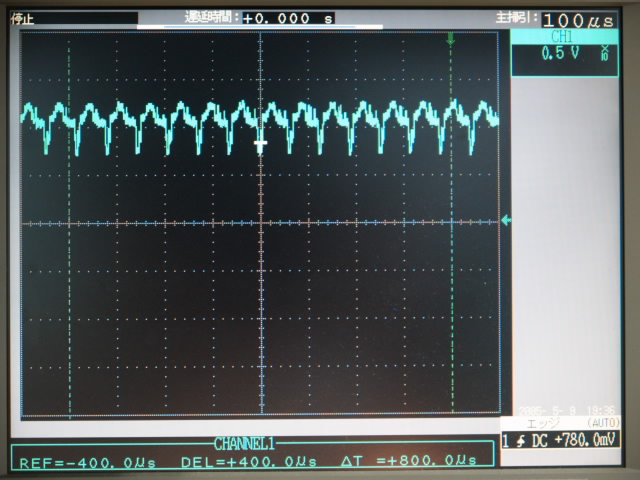

• ビデオADCの入口(SAA7173の116ピン)波形


TF-530の検討†

• 仕様書
  TF-530.pdf
• TF-530のLSIの仕様書だから、装置がどうなってるのかは不明(金子)
  • Web Server Controller
    • 8bitのCPUコア(8051かな?)
    • 16KBの内蔵SRAM。送受信パケットとワークエリアに使う。あと、外付けのROMのミラー用。
    • 外付けのROM, RAM容量は、それぞれ2MB。(2Mバイトか2Mビットか?・・・たぶんバイト)
    • アドレスは0x000000〜0x1fffffなんだけど、オンチップSRAMが128KBあるので、0x020000〜0x1fffffが使える。
    • 8ビットまたは16ビット幅の外部バスを持っている。
    • 16ビットバスでは、ビッグエンディアンもリトルエンディアンもサポートする。
    • external Extended IO #0だけしか使えなくなる。
    • extended IOは、ready-controlとwait-stateをサポートする。
    • ready-controlは、周辺機器がACKを返す間、read/writeをする。
    • wait-stateは、read, write, waitステートを遷移して、自ら終了する。
    • 外部IO空間は、64KBの整数倍で可変。
    • デフォルトでは、#0も#1も64KB。
    • デフォルトの#0のアドレスは0x1e0000〜0x1effff
    • デフォルトの#1のアドレスは0x1f0000〜0x1fffff

• Network Interface
  • MIIの10/100Mbps MACを持つ。
  • 参考->http://www.jp.netbsd.org/ja/Hardware/mii.html

    MII、つまりメディア独立インターフェース (Media Independent Interface)とは、
    ネットワーク・インターフェース・コントローラーを物理メディア・インターフェース
    (PHY, Phisical Media Interface) に接続するための標準バスです。
    PHYは普通はネットワーク・インターフェース・カードに内蔵されていますが、
    外付けPHYを接続するためのMIIコネクターのあるカードもあります。

  • 全二重のIEEE802.3xフロー制御をサポートします。
  • 半二重の衝突制御をサポートします。

• CPU/Video/Lan/WLAN Hybrid Switch
  • 4ポートのパケットスイッチが入っている。
  • 共有メモリで出来ている。
  • 32KBのパケットバッファ
  • 512バイト毎に区切られている。
  • バッファの利用効率を高めるため、必要なブロックを割り当てる。
  • パケットドロップスレッショルドがある。
  • このスイッチは、到来パケットの宛先ポートを決める。
  • アルゴリズムはLayer2フィルタリング

• WLAN to LAN Bridging Engine
  • 802.11と802.3とのフォーマット変換

• PC Card Interface Controller
  • PCMCIA, CardBus, Mini-PCIをサポート
  • dedicated processerがPCICのリソースとPCカードにアクセスする。
  • 初期化時は、Web Server ControllerがPCICのリソースにアクセスできる。
  • Web Server Controllerのファームがロードされると、dedicated processerに交代する。
  • idle state時はWeb Server Conterllerからアクセスできる。

• Streaming Video Interface
  • 外部のJPEG, MPEGエンコーダ、デコーダを使う
  • TSやPSなどのストリーミングビデオを802.3や802.11にしてスイッチに投げる
  • LAN, WLANパケットをハードウエアデコーダに送るときは、パケットヘッダを取り除く。
  • 取り除くサイズは最大64バイトである。
  • 最初のバイトは、スイッチの宛先ポートである。

• 回路図を入手(金子)
  cir-tx.pdf
• 送信機は、VW2010のエンコーダブロックのMultiplexer Interfaceから出てくる8ビットパラレルをEtherヘッダ付けてスイッチに送る構成のよう。
  cir-rx.pdf
• 受信機は、VW2010のデコーダブロックのDemultiplexer InterfaceにTSを入れている。
• Multiplexer / Demultiplexer Interfaceを使うのは、SDKのファームでOKなのだろうか?
• ROM2Mバイト、SRAM128Kバイト(金子)
  • でも、回路図中の表記ではROM128Kになってる?(金子)
• とてもLinuxは載りそうにないなぁ(金子)
• ITRONあたりなら載るか?(金子)
• ITRONにしたらVWEBのSDK無しでVW2010を制御できるか?(金子)
  • SDKなしでVW2010を制御するばあい、IOCTLを発行しているクラスを解析してVW2010との通信を自前で書く。/h/
• VWEBファームのダウンロードからして大変そうだ。(金子)
  • ファームウェアのサイズいくつか知ってますか？
    • sreで1Mぐらい。
• だいいちこのCPUに乗るOSってあるの？

8051というCPU†

• 思った以上に小さいCPU
• 開発環境
  • http://www.keil.com/c51/
  • http://sdcc.sourceforge.net/
• CPUコアとしてIPで出回り、各LSIメーカから手を変え品を変え出ている。
  • TF-530もそのうちのひとつ
  • Philipsで言うと
    ps-arch.pdf
    ps-soft.pdf
    ps-hard.pdf
