WPAR715

Prev
WPAR

CONTENTS

AWIND WPA751
Debug

REFERENCES

AWIND

AWIND WPA751†

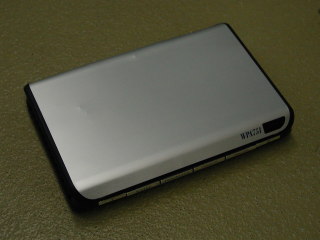

フロントパネル

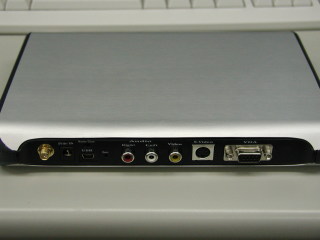

リアパネル

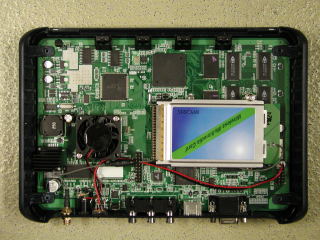

内部

↑

Debug†

↑

おしらせ†

AWINDオリジナルのWPAボードが出来ました。
動作していませんので、AWINDとメールで議論しています。
意見ありましたらお願いします。
回路図張りました。
sch.pdf
コンソールには何も表示されません。
ボード本体を送るように要求してます。

↑

ICEによるトレース†

同じところでループしているようです。
trace.doc
アドレスを見ると、リセットしているようにも見える。
- なんかcodeが違うみたいなんですけど…。書き込みに失敗しているのか、それとも読み込みに失敗しているのか解りませんが…。ちなみにここは、CPUのクロックの設定やら、バスの設定をしている部分(ほんとに最初のほう)なので、当然メッセージとかは、表示はされません。(taka)

sh4-linux-objdump -d sh-stub.exe 抜粋。あっているところもあれば、違うところもあります。添付のレポートの表示とはバイトの並びが違うので比較しづらいですけどね。まーcodeが違っていたら、そら動かないよな。(taka)

80002880 <init_bsc>:
80002880:       2d d1           mov.l   80002938 <WTCSR_A+0x2>,r1       ! 0xa5070ffc
80002882:       2d d0           mov.l   80002938 <WTCSR_A+0x2>,r0       ! 0xa5070ffc
80002884:       01 21           mov.w   r0,@r1
80002886:       2a d1           mov.l   80002930 <WTCNT_A>,r1   ! 0xffc00008
80002888:       2a d0           mov.l   80002934 <WTCNT_D>,r0   ! 0xc5a00
8000288a:       01 21           mov.w   r0,@r1
8000288c:       2b d1           mov.l   8000293c <FRQCR_A>,r1   ! 0xffc00000
8000288e:       2c d0           mov.l   80002940 <FRQCR_D>,r0   ! 0xe1c
80002890:       01 21           mov.w   r0,@r1
80002892:       2c d1           mov.l   80002944 <BCR1_A>,r1    ! 0xff800000
80002894:       2c d0           mov.l   80002948 <BCR1_D>,r0    ! 0x200008
80002896:       02 21           mov.l   r0,@r1
80002898:       2c d1           mov.l   8000294c <BCR2_A>,r1    ! 0xff800004
8000289a:       2d d0           mov.l   80002950 <BCR2_D>,r0    ! 0x2dfc
8000289c:       01 21           mov.w   r0,@r1

やばい!!このcodeをみていて、バグを見つけてしまった。WTCSR_Aの値が違っている…。でも動いているからいいか？(taka)
sh-stub.srecでもコードの違いが分かりました。ありがとう。(金子)

↑

RESET信号†

特に問題ないようです。
reset.tif

↑

OBJECT file taransform†

objcopy コマンドはオブジェクトファイルを色々な形式に変換することができます。

$objcopy -O (output format) (input file name) (output file name)
(ex)
$sh4-linux-objcopy -O binary sh-stub.srec sh-stub.bin

なんか、これでできたみたい

S-recordファイルのアドレスを変更する
以下の例の場合は指定した0x10000000が加算される。
$ objcopy -I srec -O srec --adjust-vma=0x10000000 infile outfile
S-recordファイルの変換
objcopy -I srec -O srec infile outfile
実行バイナリからS-recordファイルに変換する
objcopy -S -O srec binaryfile srec_file
実行ファイルをrawイメージバイナリに変換する
objcopy -S -O binary infile outfile
ファイルを新セクションとしてバイナリに追加する
objcopy -R .commant -R .stab -R .stabstr --add-section=image=imagefile infile outfile

-R で不必要なセクションを削除しないと望みの動作にはならない でしょう。
rawイメージバイナリをS-recordに変換する
objcopy -I binary -O srec infile outfile
S-recorからrawイメージバイナリに変換する
objcopy -I srec -O binary infile outfile

オブジェクトファイル形式解説。間違っていたらゴメンなさい。

object format	description	format option
elf	elf形式のデバッグ情報付きのフォーマット。最近のLinuxとかのバイナリの形式はこれ。普通このファイルから以下のファイル形式にする。	-
Morolora S-record	.srec,.mot,*.sreとかのテキスト。	srec
Intel HEX	*.hex とかのテキスト。	hex
binary	rawイメージバイナリファイル	binary
