RF Unit

#navi(contents-page-name): No such page: MIMO

CONTENTS

---

REFERENCES

• http://www.que-wave.com/

---

仕様†

• MAX2829MAX2829DS.pdf
• MAX2829評価ボードMAX2829EV.pdf
  • PAが無いので送信電力は11g時-2.5dBm。
  • LNAは内蔵なので、TX/RX切り替えSWのみでよい。

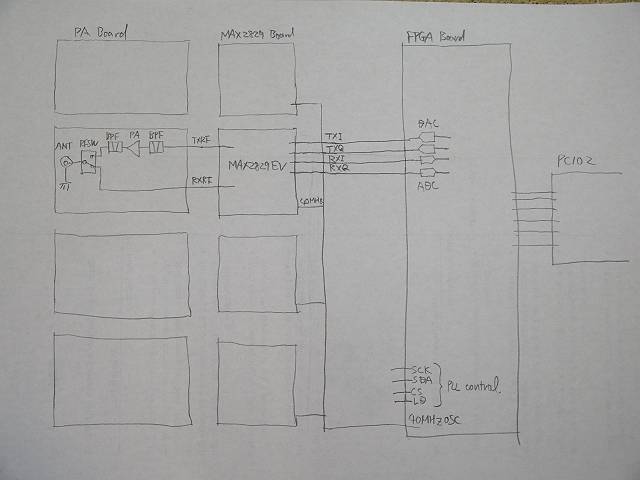

• ブロック図


• 開発手順
  • STEP1
    • PAボードの設計と試作評価
    • PAボードのMAX2829ボードを含めた評価試験
    • FPGAボードの設計と動作確認
    • 評価ボードでの動作確認

• STEP2
  • PAボードとMAX2829ボード、FPGAボードのワンボード化
  • 総合動作試験

• 開発手順の提案
  • STEP1
    • PAボードの設計と試作評価・・・(10人日、40日、20万円) ...........................60万円、40日
    • PAボードのMAX2829ボードを含めた評価試験(20人日、20日、5万円)....................80万円、20日
    • FPGAボードの設計と動作確認・・・(10人日、40日、100万円) .......................140万円、40日
    • 評価ボードでの動作確認・・・(技術者派遣?) ..................................... 技術者派遣?

• STEP2
  • PAボードとMAX2829ボード、FPGAボードのワンボード化・・・(10人日、40日、100万円).140万円、40日
  • 総合動作試験・・・(技術者派遣?) ................................................技術者派遣?

2005-06-22 PALTEK†

picoCHip†

• 2000年9月設立
• 44名，Bath市 英国
• PC102
  • ベースバンドプロセッサ
  • プロセッサアレーチップ
  • 無線基地局 BTS
  • WiMAX 802.16
  • IEEE802.16 2004 PHY
  • 10x Price Performance over Legacy DSP
  • PC102 40GMACS 100GOPS 60 GIPS
  • DSPはTime Division Multiplexing
  • picoArrayはSpace Division Multiplexing
  • 全体のOSはない。data-driven。各プロセッサは口を開けてまっているだけ。
  • これの開発引き受けるかもね:D
  • DVK102, SDP102, HDP102などがある。

WIFi MIMO RF Project†

• 2.4G WiFi-MIMOのAP 4つの同期がとれるかどうかが課題
  • 4つのラジオのクロックを同期させないと，同期が原因なのかRFが問題なのかわからない。

• 第1次プロトタイプ
  • FPGAとKSCの2.4G RF
  • 4つの単独 KSC 2.4G Radioを使用
  • 位相が大事
  • Software-Define Radio Wi-Fi

• 第2次プロトタイプ
  • picoChipの開発基板 DVK
  • 顧客でポーティんぐ中
  • 4枚のサブ基板を委託
  • MAXIM会のMAX2829
    • 外部クロックに同期できるらしい。
    • 評価ボードあり。
  • A/D D/Aの要件12bitで20MHzぐらい。

• MIMO
  • 遠くだと信号強度がよわいLVDS
  • アンテナがSPACE-TIMEコーディング
  • 単独のRFでは解読できないが，4つの差分を利用することによって復号可能にする。
  • RAKE受信よりも複雑。
  • RFの周波数の変動が問題。

• PC102のピン数がたりない。
  • FPGAのサブ基板。
  • FPGAじゃなくてCPLD？でもできそう？/k/
  • FPGAの仕事はMUX/DEMUX

    ---> RXRF ---> A/D --->        --->
                             FPGA       PC102 <---> CPU
    ---> TXRF <--- D/A <---        <---

  • FPGA--->D/A--->TX方向にVGA controlあり。
  • AGCもFPGAで分けるようにしないといけないかも。

• RF関連委託
  • AP側RF
    • DVK向け
    • APボード向け
  • 端末側RFもあるかも

1. PA, LNA
2. RF単体
3. Local オシレータ (PLL)
4. RF x 4 基板を並べて
5. 最終基板 ワンボード

• 開発会社は携帯電話端末の開発経験あり。
  • その開発会社の後ろにさらに顧客あり。

• WiFiからWiMAXへ
  • WiMAXの引き合いはあるが，RFが問題らしい。
  • WiMAXはまだ主流がない。

アンテナ部の設計†

• 主要パーツ

  ITEM	MANIF	PARTS	QTY	REMARK
  PA	SHARP	IRM037N	1
  BPF
  SW	SANYO	SPM3214	1

• NECのセレクションガイドnec_sel.pdf

• RFスイッチ
  • http://www.ncsd.necel.com/microwave/japanese/function_j.html

• PA
  • http://www.ncsd.necel.com/microwave/japanese/function_j.html

制御用CPUボード設計†

• 信号線(パラレル)

  ITEM	FUNCTION	QTY	CIRCUIT	REMARK	ADDRESS	BIT
  ANTRX	ANT switch	1	output port		00	5
  PAENB	PA enable	1	output port		00	4
  TXENB	Tx enable	1	output port		00	3
  RXENB	Rx enable	1	output port		00	2
  RXHP	Rx HPF	1	output port		00	1
  SHDNB	shutdown	1	output port		00	0
  LD	PLL lock detect	4	input port		01	4,5,6,7
  CS	serial chip select	1	output port		01	2
  SCLK	serial clock	1	output poprt		01	1
  DIN	serial data in	1	output port		01	0
  B7	MAX2829 AGC/ALC	4	output port		04,05,06,07	6
  B6	MAX2829 AGC/ALC	4	output port		04,05,06,07	5
  B5	MAX2829 AGC/ALC	4	output port		04,05,06,07	4
  B4	MAX2829 AGC/ALC	4	output port		04,05,06,07	3
  B3	MAX2829 AGC/ALC	4	output port		04,05,06,07	2
  B2	MAX2829 AGC/ALC	4	output port		04,05,06,07	1
  B1	MAX2829 AGC/ALC	4	output port		04,05,06,07	0
  OSC	reference clock	4	OSC buffer output	40MHz	OSC
  RSSI	Rx signal strength	4	analog input		BB
  RXI+		4	BB ADC		BB
  RXI-		4	BB ADC		BB
  RXQ+		4	BB ADC		BB
  RXQ-		4	BB ADC		BB
  TXI+		4	BB DAC		BB
  TXI-		4	BB DAC		BB
  TXQ+		4	BB DAC		BB
  TXQ-		4	BB DAC		BB

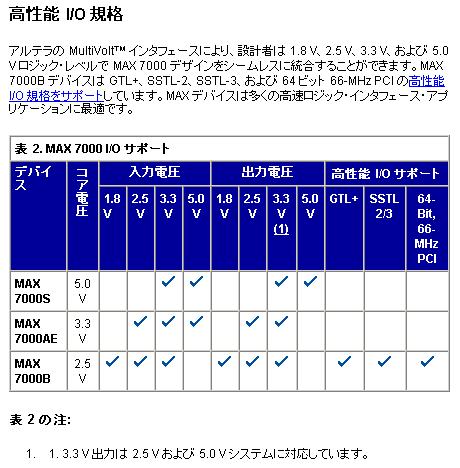

• MAX7128AELC84-10を使う


• 主要パーツ

  ITEM	MANIF	PARTS	QTY	REMARK
  CPU board	AKIZUKI	AKI-H8	1
  PLD	ALTERA	EPM7128AELC84-10	1	442-7976(1)3660
  OSC	KINSEKI	FXO-31FL	1	40MHz, 391-8831(1)620
  BUFF	Cypress	CY2305	1	444-6034(1)560
  PS	TRACO	TEN10-1221	1	12V-±5V(1A), 242-2446(1)7400
  VREG	NS	LM2596T-ADJ	1	+2.7Vval, 331-3258(1)895
  IND	RS	47uH, 1.77A	1	228-450(1)200
  DIODE	GS	UF5400	1	263-043(10)80
  CAP	CHEMICON	16PS330MJ12 330uF16V	1	464-0775(5)250
  VR	COPAL	CT-6P 200Ω	1	352-3095(5)200
  CON		DB25 female	4	446-608(1)810
  CON		DB25 female	4	465-407(5)200
  CON		DB25 male	4	465-390(5)180
  CON		DB25 cover	8	460-979(1)490
  CON	RS	SMAターミネータ	3	263-2722(1)4500
  CON	RS	BNCP-SMAJ	2	404-6269(1)2880
  CON	RS	NP-SMAJ	1	404-6246(1)4320
  CABLE	RS	SMA1m	3	409-7862(1)2940

• 電源は±5Vと2.7Vが必要
  • 4台分の電流は±5Vが0.8A。2.7Vは1.2A。結構大きい
• 制御信号線は0-2.7Vにする

パラレルかシリアルか†

• SCK最大はtCL = 6ns, tCH = 6nsからT=0.012usとして、83.3MHz
• AGCの設定は、データ7ビット、アドレス4ビット必要なので、132nsかかる。
• 11gの規格では、ShortPreambleのPLCCで72ビットを1Mbpsで送る。
• すなわち、72us以内にAGCをロックする必要がある。
• シリアルでRFユニット4台を設定するのには528ns。
• シリアルでも間に合う。
• MIMOとの関係は?
  • AGCはRFユニット毎に別々で良いのか?
  • AGCはBBが出してくれるか?
• PicoChipとの関係では、パラレルの方が楽。

ADC/DAC検討†

• 20MSPS以上
• ADCは10ビット以上
• DACは10ビット以上
