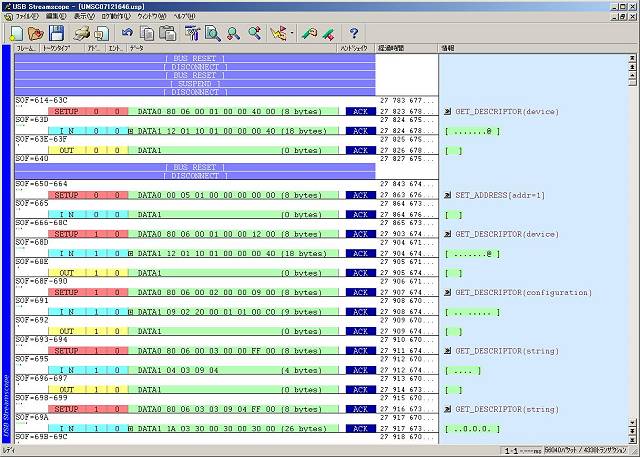

USBアナライザUS-H200
#navi(contents-page-name): No such page: H8USBCONTENTS
REFERENCES
07121648.txt
[ BUS RESET ]
[ DISCONNECT ]
[ BUS RESET ]
[ SUSPEND ]
[ DISCONNECT ]
SOF=614-63C 27783677316ns
SETUP 0/ 0 DATA0 80 06 00 01 00 00 40 00 (8Bytes) ACK 27823678533ns GET_DESCRIPTOR(device)
>>+----------------------------------------------+--------------------------------------+
|デバイスリクエスト | |
| デバイスリクエストの方向 |デバイス→ホスト |
| リクエストタイプ |標準リクエスト |
| 受取先 |デバイス |
| リクエストコード |GET_DESCRIPTOR(6) |
| ディスクリプタのインデックス番号 |0 |
| ディスクリプタ タイプ |デバイス ディスクリプタ |
| 言語 |未定義(0000h) |
| 要求長さ(バイト) |64 |
| デバイス ディスクリプタ | |
| 長さ(バイト) |18 |
| ディスクリプタ タイプ |デバイス ディスクリプタ(1) |
| USBスペック |1.10 |
| デバイス クラス |(reserved)(00h) |
| デバイス サブクラス |(undefined)(00h) |
| デバイス プロトコル |(undefined)(00h) |
| ENDP0の最大パケットサイズ |64 |
| ベンダーID |1115 / 045Bh(Renesas Technology Corp.)|
| プロダクトID |3(0003h) |
| デバイスリリース番号 |0100 |
| 製造元を示す文字列へのインデックス |0 |
| 製品を表す文字列へのインデックス |0 |
| シリアルナンバーを表す文字列へのインデックス|3 |
| コンフィギュレーションの数 |1 |
+----------------------------------------------+--------------------------------------+
SOF=63D 27824675233ns
I N 0/ 0 DATA1 12 01 10 01 00 00 00 40 (18Bytes) ACK 27824678483ns [ .......@ ]
5B 04 03 00 00 01 00 00 [ [....... ]
03 01 [ .. ]
SOF=63E-63F 27825675183ns
OUT 0/ 0 DATA1 (0Bytes) ACK 27826678466ns
SOF=640 27827675083ns
[ BUS RESET ]
[ DISCONNECT ]
SOF=650-664 27843674266ns
SETUP 0/ 0 DATA0 00 05 01 00 00 00 00 00 (8Bytes) ACK 27863676500ns SET_ADDRESS[addr=1]
>>+-------------------------+----------------+
|デバイスリクエスト | |
| デバイスリクエストの方向|ホスト→デバイス|
| リクエストタイプ |標準リクエスト |
| 受取先 |デバイス |
| リクエストコード |SET_ADDRESS(5) |
| USBアドレス |1 |
+-------------------------+----------------+
SOF=665 27864673200ns
I N 0/ 0 DATA1 (0Bytes) ACK 27864676450ns
SOF=666-68C 27865673150ns
SETUP 1/ 0 DATA0 80 06 00 01 00 00 12 00 (8Bytes) ACK 27903674466ns GET_DESCRIPTOR(device)
