Alice D/A unit Hardware
- 7セグI/Fの検討
- 出力電圧精度の検討

Alice D/A unit Hardware†

7セグI/Fの検討†

7セグのメーカ名、型番を要求

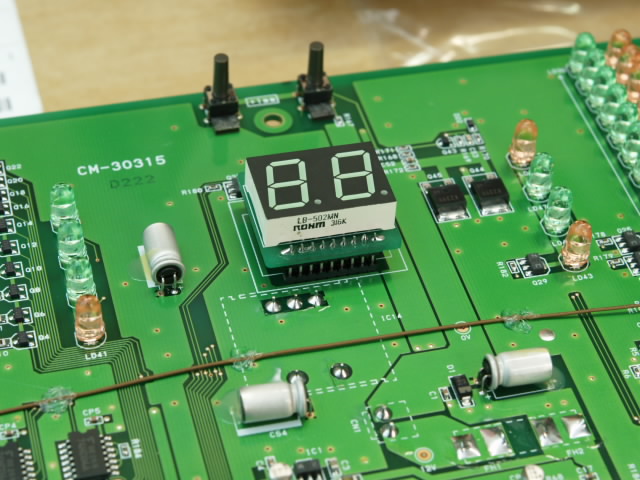

現物が来た。LEDの型番は、ROHM LB-502MN
LEDサブ基板の回路を確認~~(1:1配線と推測)~~。1対1配線だった。
LEDドライブ時の波形。[CH1]コモン、[CH2]a2(プルダウン無し、点灯)、[CH3]b2(プルダウン有り、消灯)。
ただし、10kΩ程度のプルダウンがないとダメ

出力電圧精度の検討†

電源電圧精度の検討
- 電圧レギュレータの精度は良いもので±2%。すなわち、4.9～5.1Vになる。
  STM製L7805ACV(RS型番298-8508(1)110)を参照。

分圧抵抗の精度
- 5V時に0.98Vになるように抵抗値を選定。
- 抵抗分圧回路のR1=11kΩを2個並列、R2=2.7kΩを2個並列にする。抵抗の精度を1%として下記の表となる。

  電源電圧最小値理想値最大値

  5.1 0.9891 1.0051 1.0214

  5.0 0.9697 0.9854 1.0013

  4.9 0.9503 0.9657 0.9813

D/A分解能の検討
- D/Aは8ビットなので、Vref=5Vとすると分解能は0.01953125Vになる。
- これに分圧抵抗をかけると、0.003849Vとなる。
- 7セグデータに対する出力電圧は添付ファイルの通りとなる。

まとめ
- 電圧レギュレータの精度が低いので、可変レギュレータを用いて、Vrefを5.0Vに調整する必要がある。
- 分圧抵抗を可変にしない場合は、±0.02V程度誤差が生ずる。
- それとも、ソフトウエア的に校正するか?
  - 電圧レギュレータ、分圧抵抗の温度変化の検討が必要
