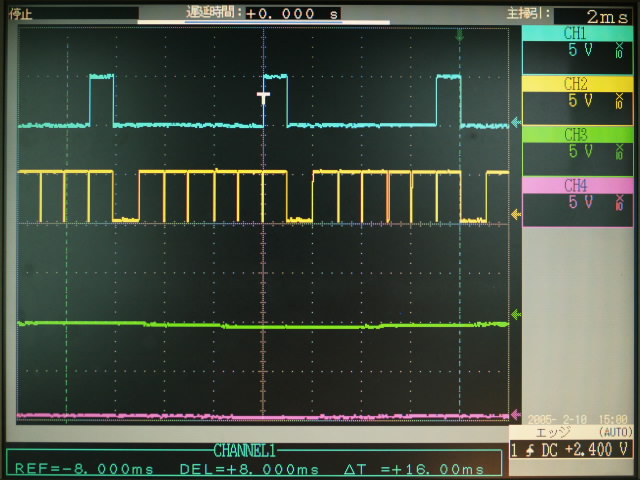

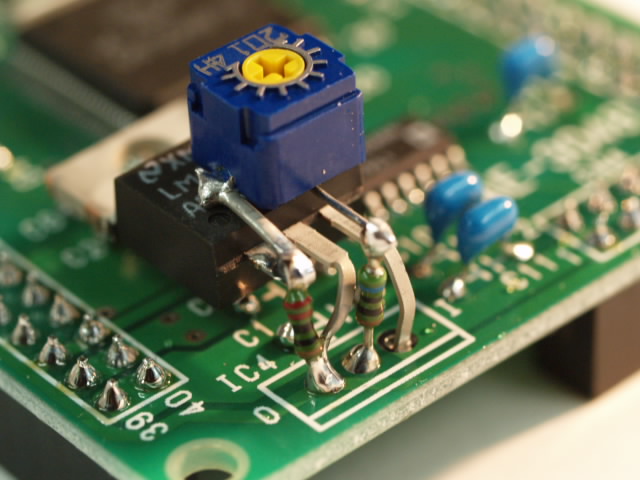

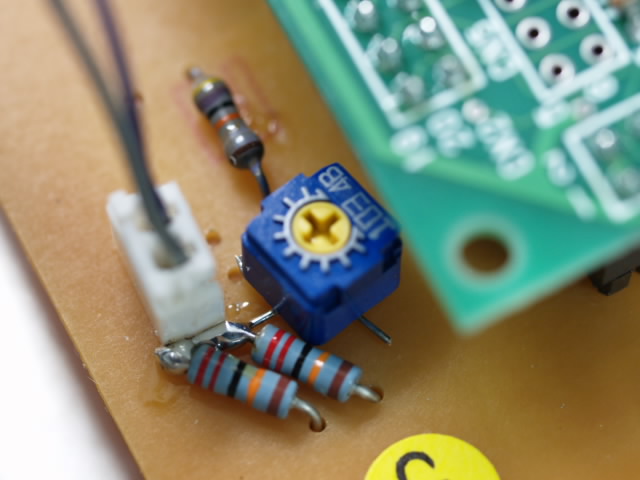

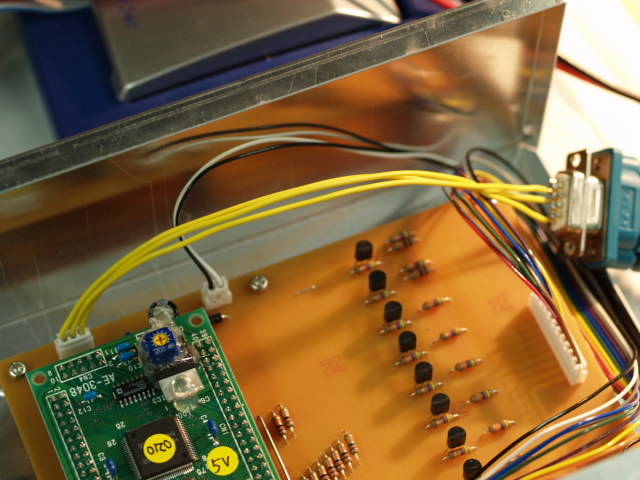

デバッグポートにRS232Cをつなぐと、デバッグデータが表示される。デバッグケーブルの配線は・・・
| EHコネクタ | Dサブ9ピン |
| 1 | 5 |
| 2 | 2 |
| 3 | 3 |
12 19 45 117 12 19 45 117 12 19 45 117 12 19 45 117
左から、上位LEDデータ、下位LEDデータ、読取った7セグ表示、DAC出力データ
| 表示 | a | b | c | d | e | f | g | PAポートの値 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0x40 |
| 1 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 0x79 |
| 2 | 0 | 0 | 1 | 0 | 0 | 1 | 0 | 0x24 |
| 3 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 0x30 |
| 4 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 0x19 |
| 5 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 0x12 |
| 6 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0x02 |
| 7 | 0 | 0 | 0 | 1 | 1 | 0 | 1 | 0x58 |
| 8 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0x00 |
| 9 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0x10 |
