H8/3048のFlashROMを書き換える

#navi(contents-page-name): No such page: H8

CONTENTS

概略
FlashROMの構成
CPUのモード
ユーザプログラムモードの設定
スーパーインポーザ基板の変更
RAM上のプログラムのコンパイル

REFERENCES

概略†

RAM上にデータを用意する。
RAM上に更新プログラムを用意する。
RAM上の更新プログラムをCALL
FlashROMを書き換える。。。FlashROMはアクセス不可になる
RAM上の更新プログラムからRET

FlashROMの構成†

ブロック	サイズ	アドレス
EB0	1Kバイト	000000 - 0003FF
EB1	1Kバイト	000400 - 0007FF
EB2	1Kバイト	000800 - 000BFF
EB3	1Kバイト	000C00 - 000FFF
EB4	28Kバイト	001000 - 007FFF
EB5	32Kバイト	008000 - 00FFFF
EB6	32Kバイト	010000 - 017FFF
EB7	32Kバイト	018000 - 01FFFF

CPUのモード†

ユーザモード　FlashROMは書込み禁止
ユーザプログラムモード　FlashROMは読書き可能　←今回はこれを使う
ブートモード　FlashROMの自動書換え
PROMモード　ROMライタによる書込み

ユーザプログラムモードの設定†

FWE端子に5Vを印加する。
常時印加してはいけない。書込み、消去時のみ印加する。

スーパーインポーザ基板の変更†

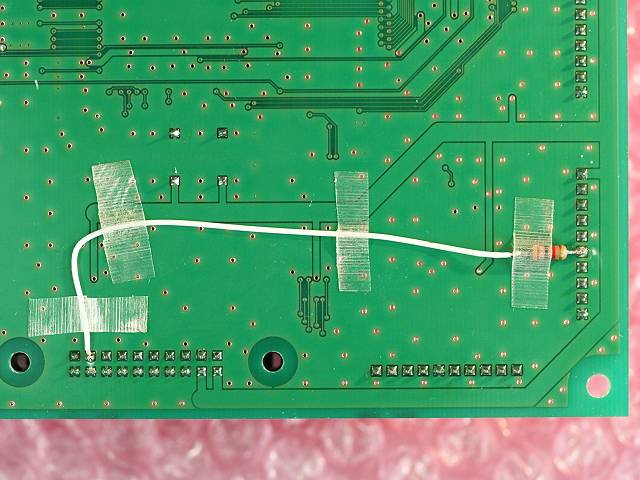

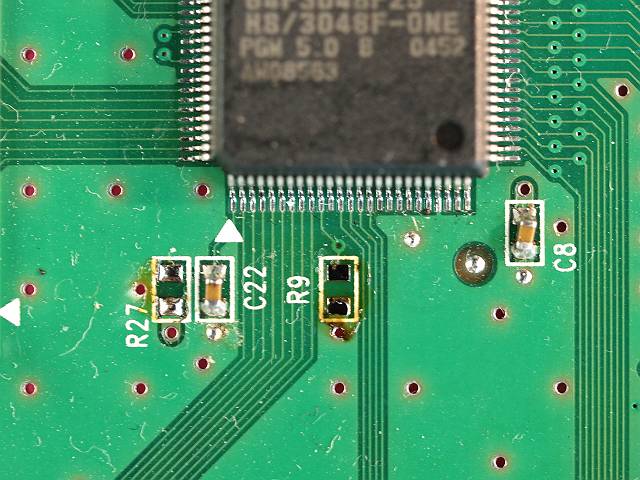

R9の取り外し
FWEの制御(PB4を割り当て)

RAM上のプログラムのコンパイル†

#pragmaを使う

例  #pragma section abc
    int a; /* 　a は,セクションBabc に割り付きます */
    const int c=1; /* 　c は,セクションCabc に割り付きます */
    void f(void) /* 　f は,セクションPabc に割り付きます */
       {
       a=c;
       }

    #pragma section
    int b; /* 　b は,セクションB に割り付きます */
    void g(void) /* 　g は,セクションP に割り付きます */
       {
       b=c;
       }

備　考・#pragma section、#pragma abs8 section、#pragma abs16 section、#pragma
        indirect section は関数定義の外で宣言しなければなりません。

あとはsectionのアドレスを決めればOK
RAM上のアドレスとROM上のアドレスとはどうやって指定する?
日立超LSIに質問した。

こんなかな?

#pragma section 設定。setjmpしてからCALLして、longjmpで戻るのがミソ

/*=============================================

	update FlashROM

===============================================*/
#pragma section rom
const char	from_dm[] = "1.0";
int		from_ddm = 1;
int		from_rdm;

#pragma option nooptimize
void cmd_from(void)
	{
	int		w;

	for(w = 0; w < 30000; ++w)
		{
		led2_off();
		led2_on();
		}

	longjmp(jmp_env, 1);
	}
#pragma option
#pragma section

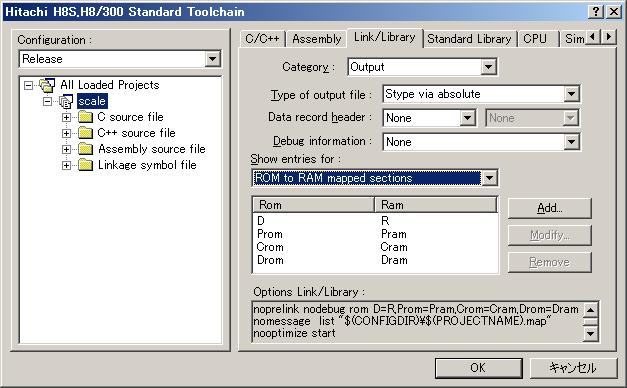

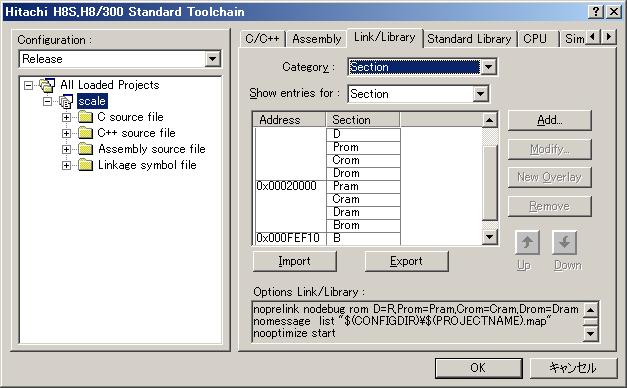

section設定
rom設定
