AKI-USB

#navi(contents-page-name): No such page: H8USB

CONTENTS

サンプルソフトのソースを眺める
- main.c
- USB.c
サンプルソフトのSnoopy結果

LINKS

AKI-USB http://akizukidenshi.com/catalog/items2.php?q=USB&s=score&p=1&r=1&page=#K-00172

サンプルソフトのソースを眺める†

サンプルソフト
USB.zip

↑

main.c†

USBへの送信付近

/*--------------------------------------------------*/
/* ボタンが押された時にLCD,SCI,USBにメッセージを送る*/
for(j=0;j<4;j++)
{
    i = GetSW(j);
    if( ((sw[j]^1) & i) )                    /* sw = off->onで条件成立 */
    {
        SetLED(j,1);			/* LED押した瞬間点灯 */
        sprintf(buff,"sw%u",j+1);
        PrintSCI("%s\n",buff);
        write_buff(buff,strlen(buff)+1);	/* NULL(0x00)まで送信 */
        PrintLCD(buff);
    }
    else SetLED(j,0);
    sw[j] = i;
}

USBから受信付近

/*--------------------------------------------------*/
/* USBからデータを受信した場合、そのままHOSTへリダイレクトする  */
if( get_inbufflen() )			/* 受信データあり? */
{
    cnt = read_buff(buff,64);		/* データ取得(buffサイズは64byteまで) */
    PrintLCD("\f");			/* LCDクリア */
    PrintLCD(buff);			/* LCDへ表示 */
    PrintSCI(buff);			/* シリアル出力 */
    write_buff(buff,cnt);			/* USBへリダイレクト */
}

すなわち、USBとのやり取りは、以下の関数でやってる。関数の内容はUSB.cにある。
```
int write_buff(char *p, int size);
int read_buff(char *p, int size);
```

↑

USB.c†

リングバッファの読み書き

ソフト的なリングバッファの処理なので目新しさは無い

リングバッファへ書き込み

/*--------------------------------------------------------------*/
/*送信バッファへ書き込み					*/
/*char 	*p	バッファポインタ				*/
/*int	size	書き込みサイズ				*/
/*戻り値		書き込んだサイズ				*/
/*--------------------------------------------------------------*/
int write_buff(char *p,int size)
{
	int		i;
	INTC.IER &= (-1^0x20);				/* IRQ5 Disable */
	for(i=0;i<size;i++)
	{
     	if( outlen >= USBBUFFLEN )	break;
    	outbuff[outpos%USBBUFFLEN] = *p;
    	outpos = (outpos + 1)%USBBUFFLEN;
    	outlen++;
        p++;
    }
	INTC.IER |= 0x20;					/* IRQ5 Enable */
	return(i);
}

リングバッファから読込み

/*--------------------------------------------------------------*/
/*受信バッファから読み込み					*/
/*char	*p	バッファポインタ				*/
/*int	size	バッファ最大サイズ				*/
/*戻り値		読み込んだサイズ				*/
/*--------------------------------------------------------------*/
int read_buff(char *p,int size)
{
	int	i;
	INTC.IER &= (-1^0x20);				/* IRQ5 Disable */
	for(i=0;inlen>0;i++)
	{
		if( i >= size )	break;
		p[i] = inbuff[ (USBBUFFLEN+inpos-inlen)%USBBUFFLEN ];
		inlen--;
   	}
	INTC.IER |= 0x20;					/* IRQ5 Enable */
	return(i);
}

↑

サンプルソフトのSnoopy結果†

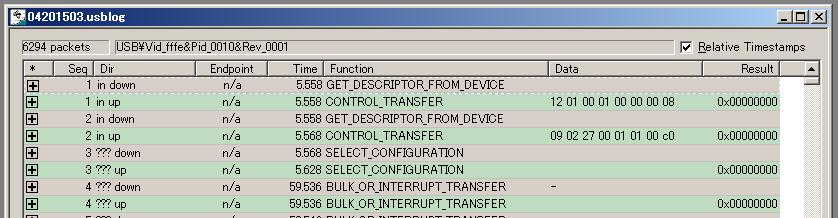

スタートアップ
testと送信したところ(AKI-USBはエコーバックする)
