へっく

CONTENTS

ハードウェア
- WPAR00
- WPAR01
ソフトウェア
- vw_utils
- wpa_utils（WPAR01のみ動作）

REFERENCES

ハードウェア†

↑

WPAR00†

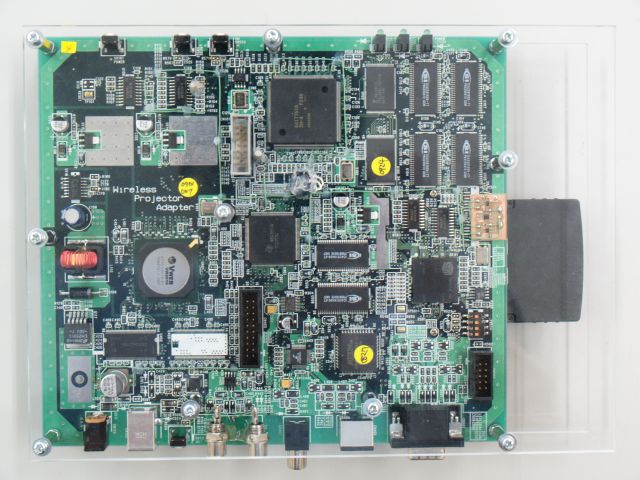

図1: WPAR00

表1: WPAR00主な仕様

ビデオ入力	S端子, RCAコンポジット	図1左面下
オーディオ入力	RCAステレオ	図1左面下
ビデオ出力	S端子, RCAコンポジット	図1下面左
オーディオ出力	RCAステレオ	図1下面左
アナログRGB出力	DSUB15（使用不可）	図1下面左
Ethernet	100BaseTX	図1右面中
シリアルコンソール	RS-232C	図1右面上
電源	DC 12V	図1上面中
リセットスイッチ	ボタン	図1右上
スイッチ	ボタン x 6	図1右上
CPU	Renesas 7751R	図1中央
MPEG Codec	Vweb VW2010	図1左上
Flash ROM	32MB
Main Memory	64MB
Video Memory	16MB

↑

WPAR01†

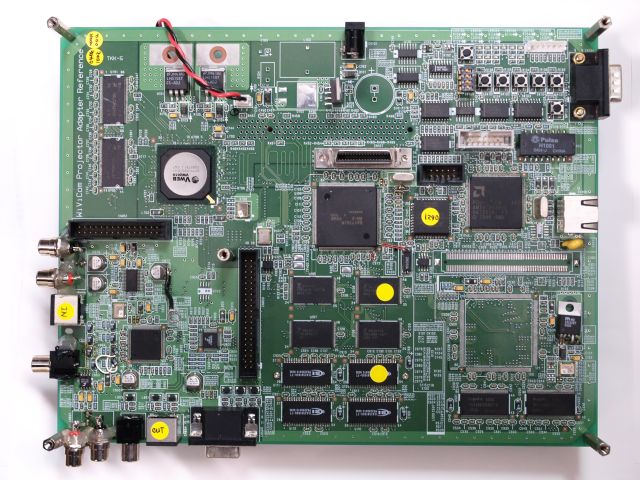

図2: WPAR01

表2: WPAR01主な仕様

ビデオ出力	S端子, RCAコンポジット	図2下面中央
オーディオ出力	RCAステレオ	図2下面中央
アナログRGB出力	DSUB15	図2下面右
Ethernet	100BaseTX（PCカード）	図2右面中央
シリアルコンソール	USB	図2下面左
電源	DC 12V	図2下面左
リセットスイッチ	ボタン	図2下面左
スイッチ	ボタン x 3	図2上面左
CPU	Renesas 7751R	図2上部中央
MPEG Codec	Vweb VW2010 （VW2002モード）	図2左下
ビデオコントローラ	Silicon Motion SM501	図2右中央
Flash ROM	16MB
Main Memory	64MB
Video Memory	8 + 16MB

↑

ソフトウェア†

↑

vw_utils†

表3: wpa_utilsプログラム一覧

プログラム名	引数	機能
vwdecoder	.ini .mpg opt...	MPEGファイルを再生してビデオ出力
vwencoder	.ini .mpg opt...	ビデオ入力を符号化してMPEGファイルに保存
vwcodec	.ini .mpg opt...	ビデオ入力を符号化しつつ同時に複合化してビデオ出力
vwtranscode	*.ini opt...	トランスコード・トランスレート
vwnet_recv	*.ini opt...	ビデオストリームを受信して再生
vwnet_send	*.ini opt...	ビデオ入力を符号化してUDPで送信

vwdecoder *.ini *.mpg opt...

指定されたMPEGファイルを復号化し，S端子およびコンポジットRCAビデオ出力へ映像信号を出力します。

iniファイルは/optディレクトリ中にあるdec_のプリフィクスを持つものを使用してください。 dec_以降のファイル名の意味は，順番にビデオフォーマット，多重化方式および映像信号種別となります。例えばdec_mp2ps_ntsc.iniはMPEG-2 PS形式のMPEG-2ファイルを復号化してNTSC方式のビデオ信号を出力することを意味します。

iniファイルの任意の項目はコマンドライン引数で上書きすることができます。

WPAR01の場合VW2010のエンコード用メモリが搭載されていませんので-vw2002オプションを指定してデコード専用モードで動作させてください。

ビデオコンテンツは外部にNFSサーバを用意して供給してください。
```
# vwdecoder /opt/dec_mp2ps_ntsc.ini /mnt/nfs/hoge.mpg -vw2002
```

vwencoder *.ini *.mpg opt...

S端子またはコンポジットRCAビデオ入力からの映像信号を指定されたMPEGフォーマットで符号化し，指定されたファイルに保存します。

S端子とコンポジットRCAの選択はvideo_input_deviceによって行います。 0xc80242がS端子，0xc40242がコンポジットとなります。映像信号を供給しない状態ではvwencoderは動作しません。

iniファイルは/optディレクトリの中にあるenc_のプリフィクスを持つものを使用してください。 enc_以降のファイル名の意味は，順番にビデオフォーマット，多重化方式，映像信号種別およびビットレートとなります。例えばenc_mp2ps_ntsc_08m_vbr.iniはNTSC方式のビデオ信号を MPEG-2 PS 8Mbps 可変ビットレートで符号化することを意味します。

iniファイルの任意の項目はコマンドライン引数で上書きすることができます。

WPAR01の場合VW2010のエンコード用メモリが搭載されていませんのでvw_encoderは動作しません。

ビデオコンテンツの保存先として外部にNFSサーバを用意してください。
```
# vwencoder /opt/enc_mp2ps_ntsc_08m_vbr.ini /mnt/nfs/hoge.mpg
```
※保存されたMPEGファイルはパーミッションが000となっていますのでご注意ください。

vwnet_recv *.ini opt...

ネットワークから受信したビデオストリームを復号化し，指定の方式でビデオ出力します。

iniファイルに関してはvwdecoderと同様です。

vw2002オプションは必要ありません。

do_network=trueを指定してください。

portによってUDPの待ちうけポートを指定します。

do_multicast=trueを指定するとマルチキャストパケットを受信します。その場合hostnameによってマルチキャストチャネルのIPアドレスを指定してください。
```
# vwnet_recv /opt/dec_mp2ts_ntsc.ini do_network=true port=1234
```

vwnet_send *.ini opt...

S端子またはコンポジットRCAビデオ入力からの映像信号を指定されたMPEGフォーマットで符号化し，ネットワークに送信します。

S端子とコンポジットRCAの選択方法はvwencoderと同様です。

iniファイルに関してはvwencoderと同様です。

do_network=trueを指定してください。

portによってUDPの目的ポートを指定します。

hostnameによって送信先IPアドレスを指定してください。

do_multicast=trueを指定するとマルチキャストチャネルに送信します。
```
# vwnet_send  /opt/enc_mp2ts_ntsc_04m.ini do_network=true hostname=1.2.3.4 port=1234
```

↑

wpa_utils（WPAR01のみ動作）†

表4: wpa_utilsプログラム一覧

プログラム名	引数	機能
wpa_init	1-4	画面解像度を1)VGA 2)SVGA 3)XGA 4)SXGAに設定 5)SXGA 4:3
wpa_cls	0-3, 5	対応するフレームバッファを0クリア
wpa_mod	addr reg32	MMIO_base + addr番地のレジスタをreg32にセット
wpa_mod2	addr	MMIO_base + addr番地の値を表示
wpa_view	fb 0/1	fb番のフレームバッファを 0)非表示 1)表示
wpa_vctl	x y scale	ビデオプレーンの表示位置と縦横の倍率
wpa_actl	tlx tly brx bry	アルファプレーンの表示領域設定
wpa_cap	0 or 1	キャプチャの有効化・無効化
wpa_vidtune		VGAのタイミング調整
wpa_draw	0-3 image.ppm	fb番のフレームバッファにppmファイルを表示
wpa_sw	0-4	dip SWの状態を読む

wpa_init n
SM501レジスタを初期化します。 nの値によって画面解像度が 1)VGA, 2)SXGA, 3)XGA に設定されます。 wpa_init実行後はすべてのフレームバッファが非表示になります。必要に応じてwpa_view（後述）を実行してください。
```
# wpa_init 3
```

wpa_cls n
nによって指定されるフレームバッファをゼロクリアします。 nとして指定可能な値は0-3，5です。
```
# wpa_cls 0
```

wpa_mod addr reg32
addrによって指定されるアドレスのレジスタ値をreg32に設定します。 addrとして指定可能な範囲は0x00000000 - 0x001fffffです。 reg32として指定可能な範囲は0x00000000 - 0xffffffffです。
```
# wpa_mod 0x080000 0x76543210
```

wpa_mod2 addr
addrによって指定されるアドレスのレジスタ値を表示します。 addrとして指定可能な範囲は0x00000000 - 0x001fffffです。
```
# wpa_mod2 0x080000
```

wpa_view n b
nによって指定されるフレームバッファを表示（b = 1）または非表示（b = 0）にします。 nとして指定可能な値は0-3です。
```
# wpa_view 1 1
```

wpa_vctl tlx tly scale
ビデオプレーンの表示原点を (tlx, tly) に，拡大率を scale に設定します。指定可能範囲は画面解像度にしたがいます。拡大率を0.5未満に設定すると帯域の問題によって，画面が乱れることがあります。
```
# wpa_vctl 100, 100, 1.2
```

wpa_actl tlx tly brx bry
アルファプレーンの表示範囲を(tlx, tly) - (brx, bry)を対角線とする矩形領域に設定します。指定可能範囲は画面解像度にしたがいます。
```
# wpa_actl 100, 100, 199, 199
```

wpa_cap b
- b = 1のときビデオプレーンのキャプチャ機能を有効化し，ビデオプレーンの色空間をYUVに設定します。
- b = 0のときビデオプレーンのキャプチャ機能を無効化し，ビデオプレーンの色空間をRGB565に設定します。
```
# wpa_cap 1
```

wpa_draw n image.ppm
nによって指定されるフレームバッファにimage.ppmというファイル名のPPMフォーマットの画像を描画します。 nとして指定可能な値は0-3，5です。
```
# wpa_draw 0 wivicomlogo.ppm
```

wpa_vidtune
本体のボタンスイッチを用いてタイミング信号の調整を行います。
```
# wpa_vidtune
```
