#navi(contents-page-name): No such page: JlipController

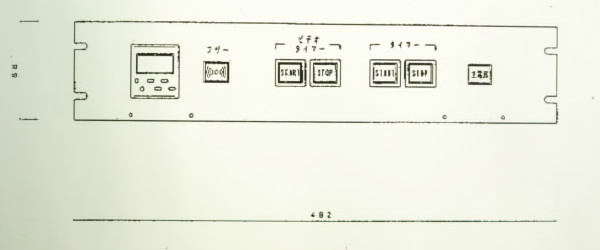

仕様書
タイマについて
PIC16F84のポート
JLIP仕様書

仕様書†

ビデオタイマースタートを押下すると、録画開始JLIPを送出して、タイマースタートをONする。
タイマー出力がONになったら、ブザーを鳴らす。
ビデオタイマーストップを押下すると、録画停止JLIPを送出して、タイマーリセットして、ブザー停止する。
タイマースタートを押下すると、タイマースタートをONする。
タイマーストップを押下すると、タイマーリセットする。

タイマについて†

タイマは松下電工製ATL5171tmr_jpn_lt4h.pdf
タイマは"積算"モードで動作させる。ディップスイッチは下記のように設定する
SW ON/OFF MODE

1 OFF 積算モード

2 ON 積算モード

3 ON 積算モード

4 ON 最小入力パルス幅1ms

5 OFF 加算方向

6 ON 0h01min～99h59min

7 OFF 0h01min～99h59min

8 ON 0h01min～99h59min
積算モード。停電保持。スタートは連続ON。経過時間後に出力がONになる。

PIC16F84のポート†

PICでいけるかな?

PORT	機能
RA0	JLIP状態表示(録画時点灯)
RA1	タイマー状態表示(タイマー動作時点滅)
RA2
RA3	RX
RA4	TX(オープンドレイン出力)
RB0	タイマースタート出力
RB1	タイマーストップ出力
RB2	タイマーリセット出力
RB3	ブザー出力
RB4	ビデオタイマースタート入力
RB5	ビデオタイマーストップ入力
RB6	タイマースタート入力
RB7	タイマーストップ入力

JLIPのオープンコレクタ出力は15Vに耐えることが必要。 PICのRA4はオープンドレインだけど耐圧が8.5Vしかない。残念。
クロックは、12MHzの水晶がたくさんあるので12MHzとする。

JLIP仕様書†

部外秘
jlip.zip

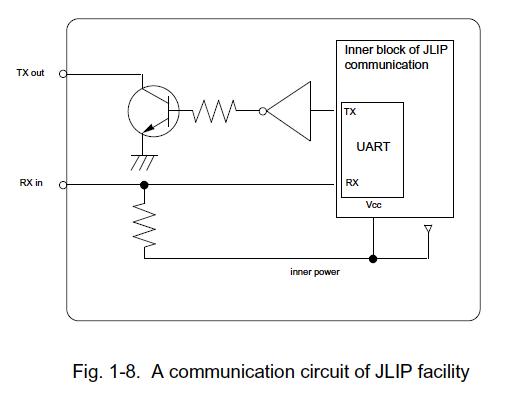

インターフェース回路例

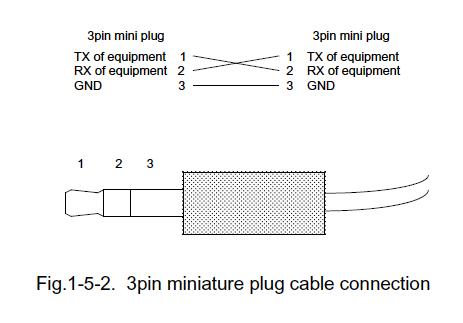

JLIPケーブル
