#navi(contents-page-name): No such page: JlipController

フロントパネル
リアパネル
タイマーの配線
ハーネス
内部配線
JLIPケーブル

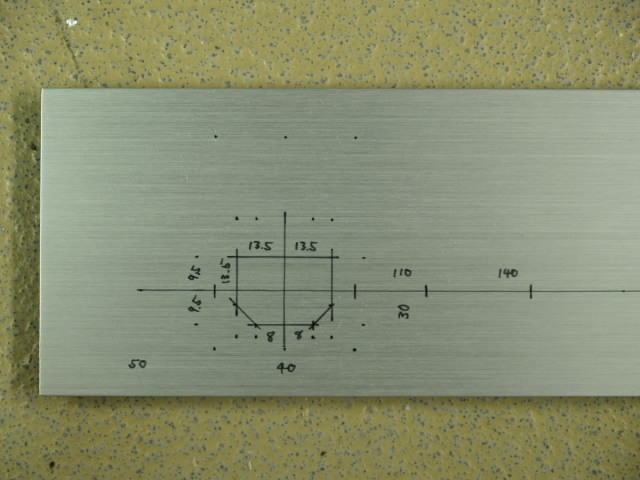

フロントパネル†

左側 (タイマー、ブザー)
中央 (スイッチ、LED)
右側 (電源スイッチ)　スイッチの幅は22mm

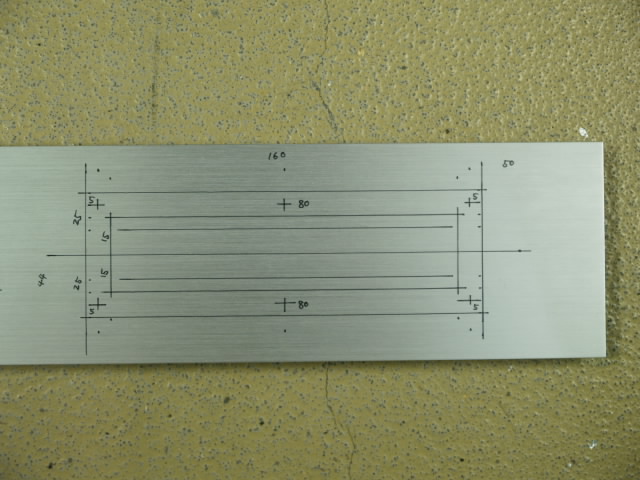

リアパネル†

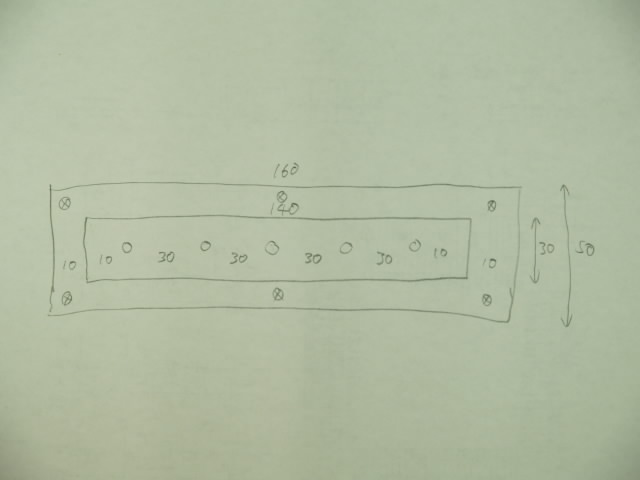

JLIPパネル
- JLIPのGNDはFGと分離したいので、プラ板でJLIPパネルを作る。
左側(ACインレット、FG, FUSE)
右側(JLIP)

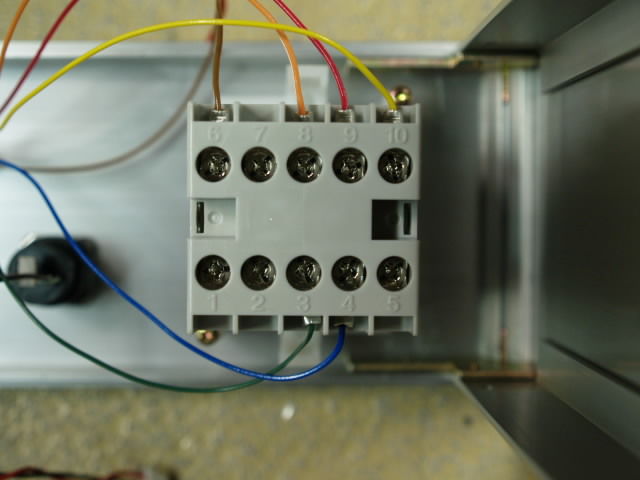

タイマーの配線†

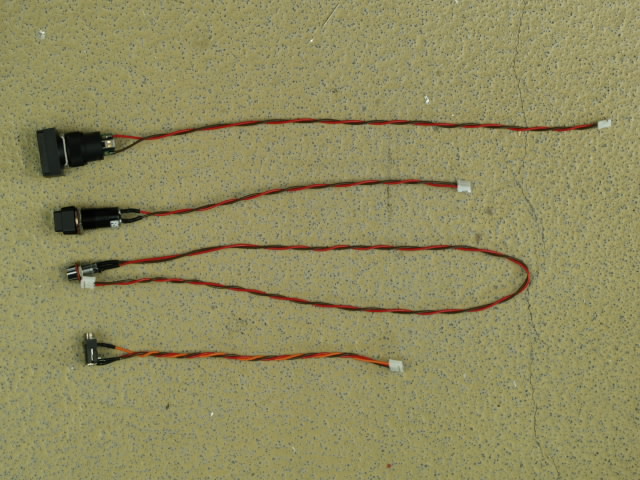

ハーネス†

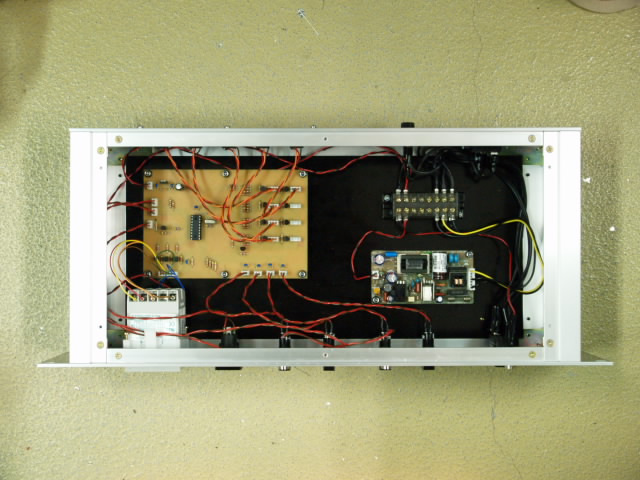

内部配線†

JLIPケーブル†

JlipController/Designの配線で、3mのものを5本作成→2台分なので10本
