ML60842 Daughter Board

#navi(contents-page-name): No such page: H8USB

CONTENTS

問題点
ML60842ドータボードの設計

REFERENCES

問題点†

今回不採用の可能性
- 70%
- 同価格でUSB2.0 480Mbps対応品Cypress CY7C68001がある。
- 30%に減少・・・BulkでPIO転送ができる。バス幅16/8ビット設定可能。

DMAについて
- H8S/2215に外部DREQ端子が無いので、ML60842のDMAが使えない
- H8S/2215のDMAでメモリ間転送する
- ML60842のWAITを要検討
バス幅
- 北斗電子H8S/2215ボードの拡張バスは8ビット幅
- エリア3の1Mバイトエリアを8ビット幅に変更
- ML60842はCS2に8ビット幅で接続

ML60842ドータボードの設計†

北斗電子製M15F用ドータボード

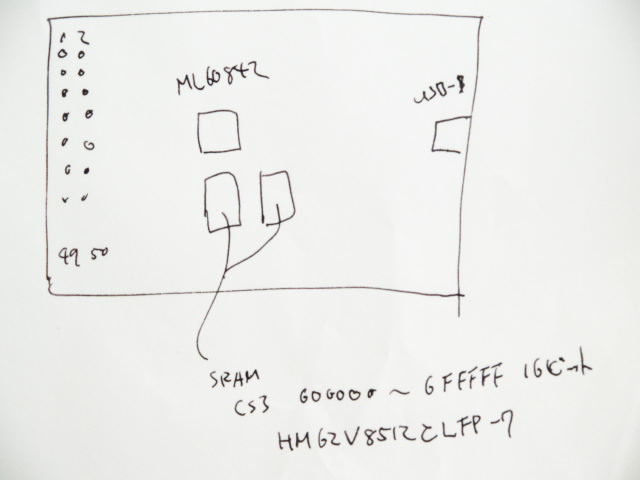

ブロック図

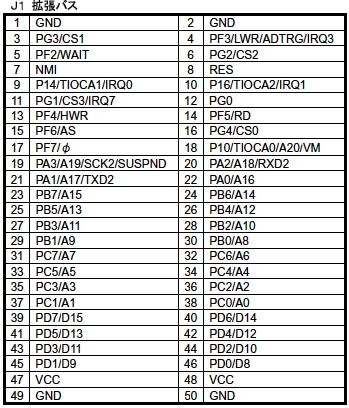

M15Fの拡張コネクタ

ドータボードのメモリマップ

CS	address	width	unit
CS0	00000000 - 0003FFFF		内蔵FlashROM 256Kバイト
CS1	00200000 - 0027FFFF	16bit	SRAM 512Kバイト
CS2	00400000 - 004FFFFF	8bit	ML60842
CS3	00600000 - 006FFFFF	8bit	SRAM (HM62V8512CLFP-7) 1Mバイト

割込み
IRQ unit

IRQ1 ML60842
パーツ
ITEM Mani. PARTS COST QTY REMARK

CON HIROSE HIF3FB-50DA-2.54DSA 390 1 322-1446(1)

XTAL KINSEKI CX101F 48MHz 500 1 453-7720(1)

IC MICTEL MIC2505BM 555 1 263-0546(1)

CON MITSUMI E43AS-005-8604A 1
