仕様
スイッチ入力
スクロール速度
ケーブルの製作
筐体の製作

仕様†

筋電計、腹圧計のアナログ出力をグラフと数値にしてスーパーインポーズする。
仕様書
spec0326.pdf

スイッチ入力†

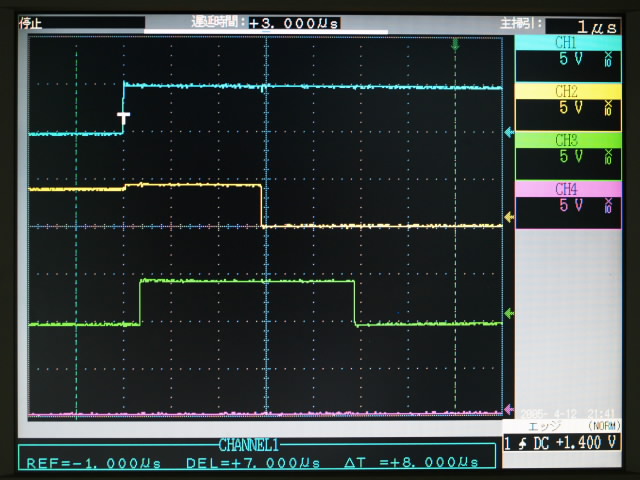

9個のDIP-SWをスキャンしているが、コモンのトランジスタの応答速度の問題で、3us程度の遅れが生ずる。
waitを入れて回避
上から
1. コモン
2. データ
3. wait(立下りでデータ読込み)

スクロール速度†

バイトコピーを使うと6.2us程度で終わる

ケーブルの製作†

アナログ系
- 上から
- アナログ入力用シールド線250mm×8本
- ビデオ入力用1.5C2V同軸線250mm×1本
- ビデオ出力用1.5C2V同軸線250mm×1本
デジタル系
- 両端EHコネクタ、ストレート結線150mm×2本

筐体の製作†

前面
背面

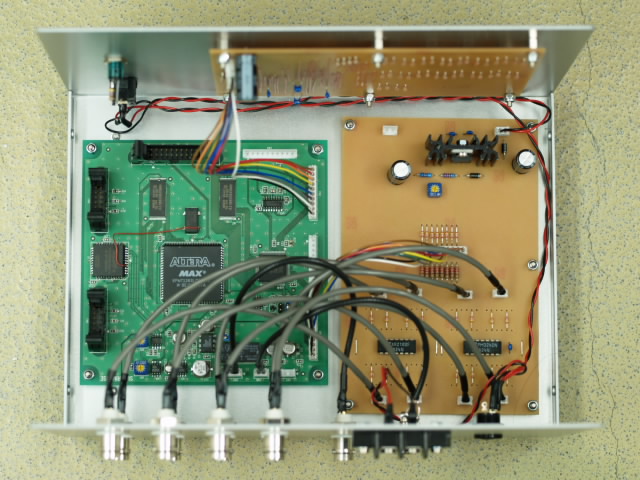

内部
