Patrol Boat GPS Superimpose

Patrol Boat GPS Superimpose†

製品番号†

製品番号	日付	所在
0502001	2/25	極洋電機に出荷
0502002	2/25	極洋電機に出荷

NMEA-0183の受信†

GPSから出力される通信フォーマット。

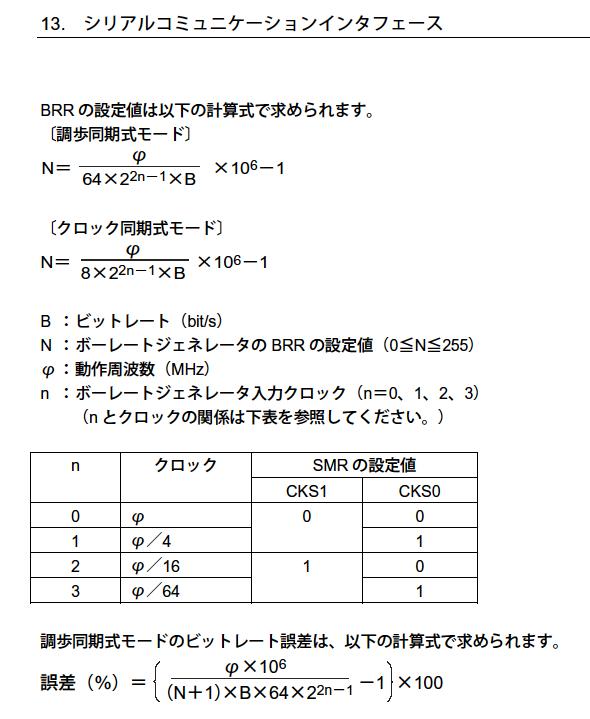

4800bpsだけど、SuperimposerはCPUクロックが特殊なので、再計算が必要。
システムクロックは19.692MHz
計算すると、BRR=127(n=0)となる。このとき、誤差は0.159%となり、1%以内なので通信可能と考えられる。

筐体製作†

前面
背面
- ACインレット付近
- Videoコネクタ付近
- RS422端子台付近
