#navi(contents-page-name): No such page: JlipController

製造番号

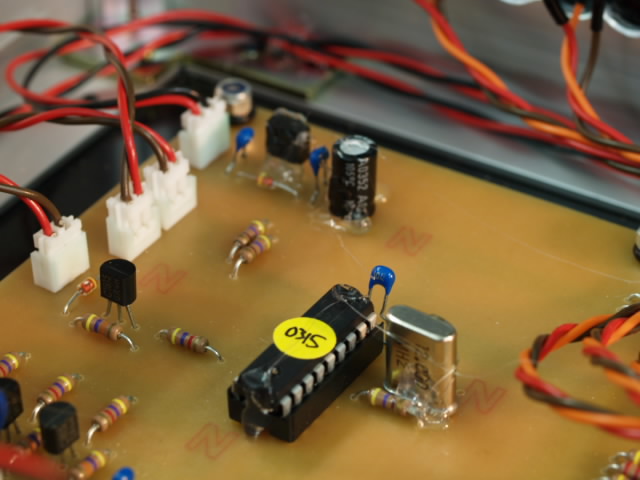

振動対策のホットボンド
SW入力の障害
フロントパネル
リアパネル
タイマーの配線
ハーネス
内部配線
JLIPケーブル

製造番号†

製造番号	日付	ROM	所在
0503001	3/15	0315	極洋電機に納品
0503002	3/15	0315	極洋電機に納品

振動対策のホットボンド†

SW入力の障害†

たまにSW入力が効かなくなる。LED出力等も出来なくなる。
入力端子のアンダーシュートが原因かもしれない。
SW入力のチャタリング防止回路を変更

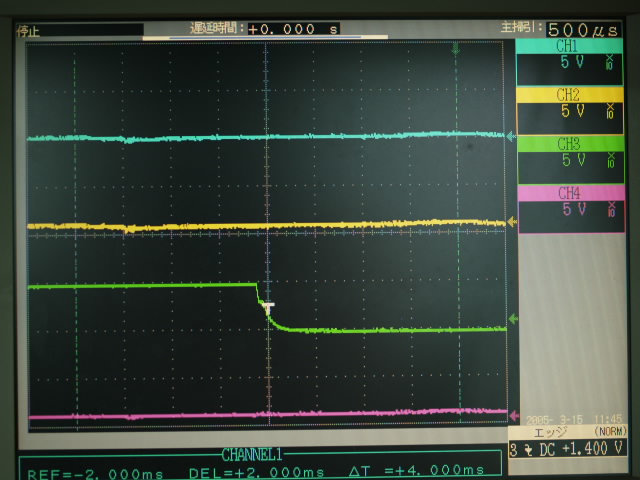

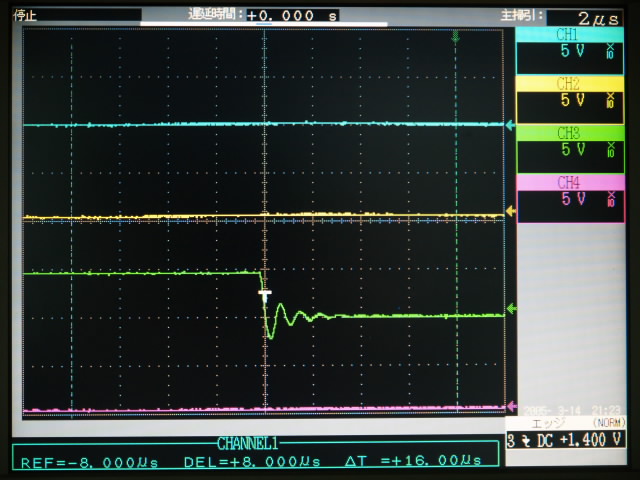

- 変更後の波形

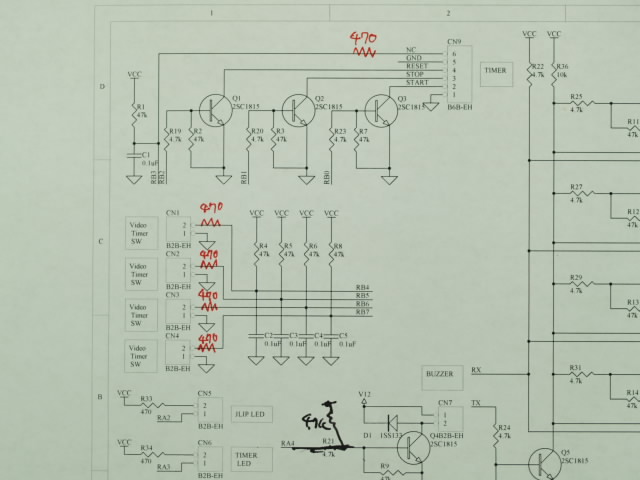

- 変更箇所

フロントパネル†

左側 (タイマー、ブザー)
中央 (スイッチ、LED)
右側 (電源スイッチ)　スイッチの幅は22mm

リアパネル†

JLIPパネル
- JLIPのGNDはFGと分離したいので、プラ板でJLIPパネルを作る。
左側(ACインレット、FG, FUSE)
右側(JLIP)

タイマーの配線†

ハーネス†

内部配線†

JLIPケーブル†

JlipController/Designの配線で、3mのものを5本作成→2台分なので10本
