Patrol Boat GPS Superimpose†

製品番号†

組立て†

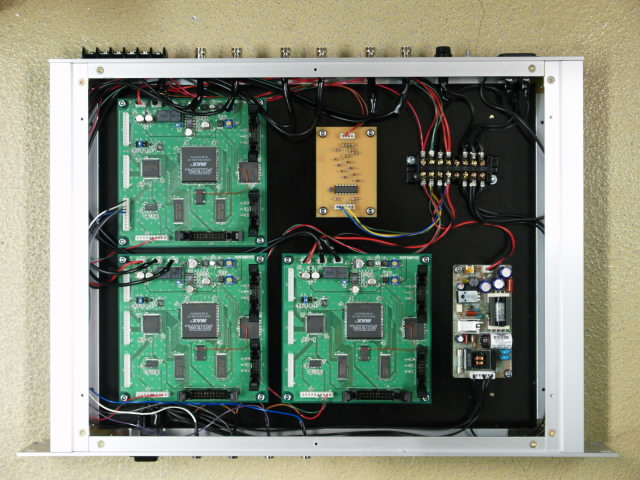

• 内部配置

• 背面側配線

• 前面側配線

• RS422端子台配線

• RS422 I/F基板のコネクタピン変更

• 電源基板の振動対策

• 電解コンデンサの振動対策

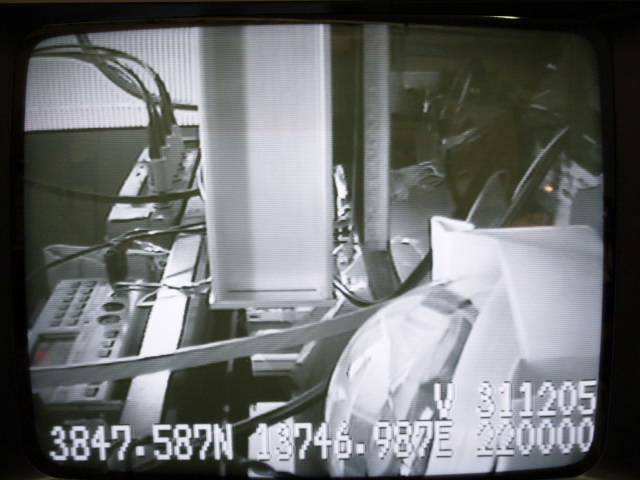

• 画面表示

  	衛星受信状態	日付
  緯度(北緯/南緯)	経度(東経/西経)	時刻

  衛星受信状態が異常のとき"V"を表示する。


NMEA-0183の受信†

• GPSから出力される通信フォーマット。
• 4800bpsだけど、SuperimposerはCPUクロックが特殊なので、再計算が必要。
• システムクロックは19.692MHz
• 計算すると、BRR=127(n=0)となる。このとき、誤差は0.159%となり、1%以内なので通信可能と考えられる。


筐体製作†

• 前面

• 背面

  • ACインレット付近

  • Videoコネクタ付近

  • RS422端子台付近
